Cấu tạo, nguyên lý hoạt động máy phun thuốc trừ sâu

Ngày đăng : 21:42:15 20-12-2016

Cấu tạo, nguyên lý hoạt động máy phun thuốc trừ sâu

Cấu tạo máy phun thuốc

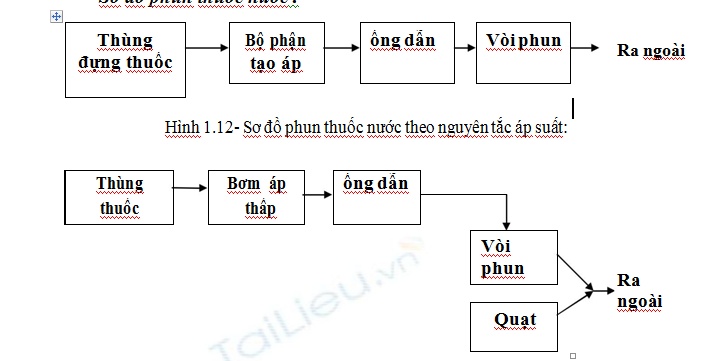

Sơ đồ phun thuốc nước .
Hình 1.13- Sơ đồ phun thuốc theo nguyên tắc thổi.

* Các bộ phận chính trong máy phun thuốc nước theo nguyên tắc áp suất .

+. Thùng chứa .

Tuỳ theo loại máy mà thùng ch a có dung tích và dạng khác nhau. Nói chung thùng ch a phải ch a đủ chất lỏng để phun hết một diện tích nhất định cho việc lấy thuốc bổ xung. Thùng ch a dùng ở loại máy người mang có dung tích từ 10-20 lít, thùng ch a lắp trên máy kéo 600-1200 lít.

Trước khi đổ vào thùng ch a thuốc được lọc sạch bụi bẩn để tránh kẹt tắc khi phun. Thùng thuốc được trang bị bộ phận báo m c thuốc để thuận tiện cho người sử dụng .

Vật liệu chế tạo phải bền vững, chống ăn mòn hoá học thường làm b ng thép có sơn chống gỉ. Hiện nay người ta thường dùng thùng ch a làm b ng chất dẻo có khả năng chống ăn mòn hoá học tốt mà lại rẻ tiền.

+ Bộ phận tạo áp (ở máy làm việc theo nguyên tắc áp suất ).

Bộ phận tạo cho chất lỏng một áp suất điều hoà nhất định bao gồm:

bơm và bộ phận điều hoà áp suất.

Bơm có nhiệm vụ cung cấp và tạo ra áp suất cho thuốc nước. Hiện nay người ta thường dùng bơm không khí kiểu pitông .

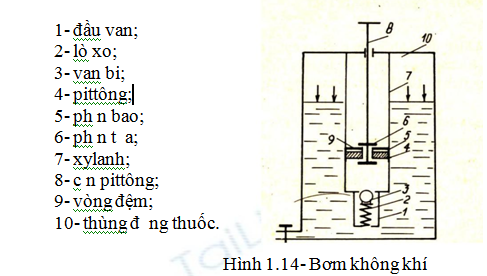

Bơm không khí kiểu pitông (hình 54).
Nguyên tắc làm việc khi kéo pitông từ dưới đi lên trong không khí từ ngoài lọt qua giữa ph n bao và c n pitông vào xilanh bơm .

Khi ấn pitông từ trên xuống ph n t a tỳ vào ph n bao thể tích buồng xilanh giảm , áp suất tăng , thắng s c căng của lò so 2 đẩy viên bi xuống đưa

không khí vào thùng thuốc .Khi kéo pitông lên van bị đóng khí lại được nạp vào xi lanh. Quá trình đó liên tục sẽ đưa được không khí vào thùng thuốc tạo ra s c ép đẩy thuốc qua vòi phun . Loại bơm này có thể tạo ra áp suất 5-6 at ; Thường dùng ở máy phun thuốc người mang .

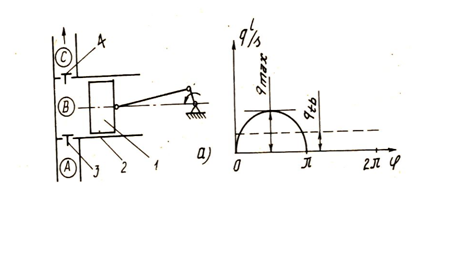

Bơm pitông tác động một chiều
Hình 1.15- Bơm pittông tác động một chiều.

1- pittông; 2- xylanh; 3- van hút; 4- van đẩy.

Nguyên tắc hoạt động: Khi cơ cấu biên tay quay hoạt động, pitông dịch chuyển từ trái qua phải thẻ tích xilanh 1 tăng, van 3 mở van 4 đóng đó là quá trình nạp thuốc vào xilanh. Khi pitông dịch chuyển từ phải qua trái van 3 đóng van 4 mở thuốc được đẩy từ xi lanh qua van 4, bình ổn áp ra vùi phun.

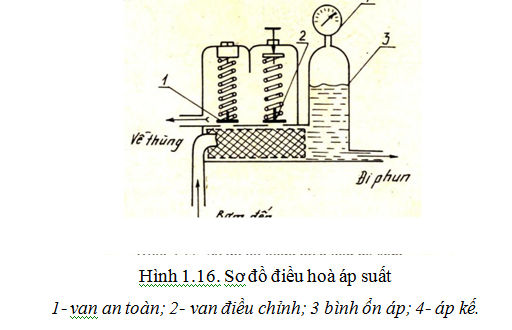

+ Bộ phận điều hoà áp suất.

Bộ phận điều hoà áp suất có nhiệm vụ ổn định và điều chỉnh áp suất thuốc, đảm bảo chất lượng thuốc phun ra theo từng đối tượng cụ thể.

Bộ điều hoà áp suất gồm bình ổn áp, van điều chỉnh, van an toàn và áp kế

(hình 56). Bình ổn áp có nhiệm vụ ổn định áp suất thuốc ra vòi phun
Cấu tạo bình ổn áp là bình thép dày chịu được áp suất cao hơn m c của van an toàn, ph n trên bịt kín ph n dưới có ống dẫn thuốc vào và ra trong bình ch a không khí lượng thuốc b ng nửa thể tích bình. Khi bơm thuốc vào bình không khí được nén lại, tạo cho thuốc khi ra khỏi bình tới vòi phun có áp suất ổn định.

Tuỳ theo lượng thuốc từ bơm tới vùi phn mà người ta dùng bình ổn áp to hay nhỏ. Th c tế một số máy phun thuốc người mang bình ổn áp được làm b ng nh a.

Van điều chỉnh có nhiệm vụ điều chỉnh áp suất thuốc phun ra cho phù hợp với từng loại c y trồng. Nhờ vít điều chỉnh ta có thể thay đổi độ nén của lò so lên van. Khi áp suất thuốc ra vòi phun lớn hơn áp suất của lò so, van sẽ mửo và một ph n thuốc sẽ quay trở lại thùng đ ng thuốc, đảm bảo áp suất thuốc phun ra đúng yêu c u.

Van an toàn có nhiệm vụ đảm bảo an toàn cho ống dẫn theo độ nén của lò so van này do nhà máy chế tạo đặt tr ơc do bất c nguyên nh n nào làm cho áp suất thuốc trong ống dẫn vượt quá áp suất an toàn của ống dẫn van này sẽ mở và một ph n thuốc sẽ quay trở về thùng.
+ Vòi phun .

Nhiệm vụ của vòi phun là phun thuốc ra ngoài tạo bụi sương toả rộng trùm lên đói tượng phun .
Hiện nay thường dùng vòi phun chất lỏng có áp suất 3-10 at với hình nón phun , c n dài 1-2m loại này để phun các loại c y thấp .

Nguyên tắc làm việc thuốc từ ống dẫn chia nhỏ theo rãnh xoắn đi vào buồng xoáy, chuyển động xoáy trong đó làm tơi nhỏ rồi thoát ra lỗ vòi phun tạo thành hình nón bụi sương. Lỗ vòi phun có đường kính từ 1-1,5 mm.
